Нормально натянутый ремень компрессора при нажатии на середину ветви с усилием 40 Н (4 кгс) прогибается на 6-10 мм на короткой ветви (рис.15)

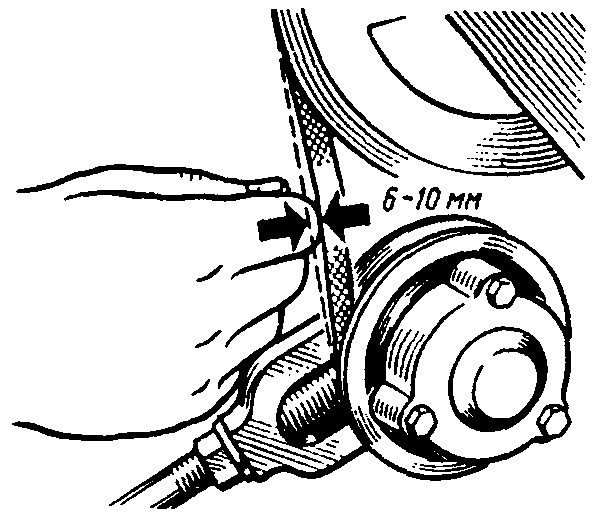

Рис.15. Проверка натяжения ремня компрессора
Натяжение ремня компрессора регулируют натяжным устройством.

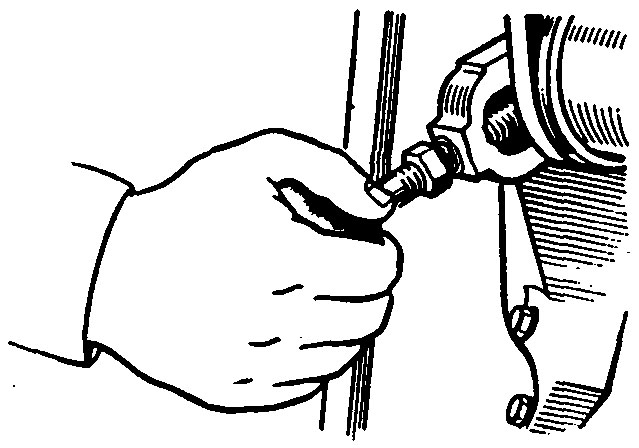

Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства на половину оборота и гайку болта-натяжителя на два оборота. Натяжение ремня регулируется болтом-натяжителем (рис. 18). После регулировки затянуть гайку и контргайку крепления оси, а также гайку болта-натяжителя.
